29ページ目: ワッシャー・スペーサー

FSスペーサーはセルファスナーの高さを伸ばし、スペーサーの機能を持たせた製品です。 プレスのパンチによる相手板金へのストレスが無い、きれいな仕上がりとなります。

一般の空圧・油圧、及び機械プレスで簡単に取り付け可能。 最小板厚1.0mmより取り付け可能です。 取り付け時のバリ取り、皿もみ等の加工は要らない。 加工後も取り付け板表面に突起が発生せず、きれいに仕上げる事が可能です。

M3ネジ用の六角樹脂スペーサーです。穴にはネジが切ってあります。

一般的な丸ワッシャーです。チタンなので軽く、耐食性、耐薬品性、耐熱性に優れています。

一般的な丸ワッシャーです。チタンなので軽く、耐食性、耐薬品性、耐熱性に優れています。

中空樹脂スペーサーです。推奨締付トルク値は0.3N・m以下になります。

鉄にドブめっきを施したばね座金です。

鉄にユニクロめっきを施したばね座金です。少内容量商品です。

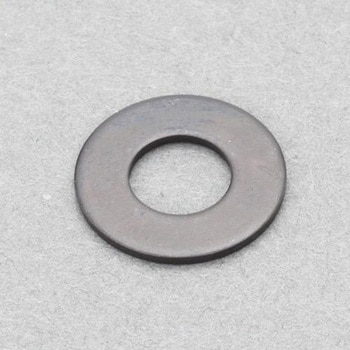

S45C材に熱処理を施した平ワッシャー(丸座金)です。少内容量商品です。

寸法はJISB1256-1978に準ずる平座金です。呼び径は使用するおねじの径でワッシャーの内径は若干大きめの穴が開いています。耐食性向上のため、溶融亜鉛めっきがしてあります。

内径に対し外径の比率が大きい平座金です。座面が広いので、木材のように軟らかい部材に適しています。呼び径は使用するおねじの径でワッシャーの内径は若干大きめの穴が開いています。耐食性向上のため、ドブめっきがしてあります。

ステンレス材の緩み止めワッシャー。幅広タイプ。ノルトロックの緩み止めシステムは2枚組のワッシャーから構成しており、内側のカム面とカム面を向かい合わせにして使用します。カムの角度(α)はボルトのネジリード角度(β)よりも大きく設計されており、外側は放射状のリブを刻んでおります。ノルトロックをボルトナットにセットし締結していくと2枚のワッシャーのカム面とカム面が自動的にセットされます。その後増し締めをする際には外側の放射状のリブが相手材及びボルトナットの下面に食いついて固定されます。従って振動や衝撃により緩みがおきようとしてボルトナットが回転しようとすると内側のカム面とカム面のみ回転する事ができる。内側カム角度(α)はネジリード角度(β)よりも大きく設計してある為カムを簡単に乗り越える事はできません。

極薄亜鉛クロムフリーコーティングの緩み止めスチールワッシャー。ノルトロックの緩み止めシステムは2枚組のワッシャーから構成しており、内側のカム面とカム面を向かい合わせにして使用します。カムの角度(α)はボルトのネジリード角度(β)よりも大きく設計されており、外側は放射状のリブを刻んでおります。ノルトロックをボルトナットにセットし締結していくと2枚のワッシャーのカム面とカム面が自動的にセットされます。その後増し締めをする際には外側の放射状のリブが相手材及びボルトナットの下面に食いついて固定されます。従って振動や衝撃により緩みがおきようとしてボルトナットが回転しようとすると内側のカム面とカム面のみ回転する事ができる。内側カム角度(α)はネジリード角度(β)よりも大きく設計してある為カムを簡単に乗り越える事はできません。ブリスターパック仕様入数：20。

極薄亜鉛クロムフリーコーティングの緩み止めスチールワッシャー。ノルトロックの緩み止めシステムは2枚組のワッシャーから構成しており、内側のカム面とカム面を向かい合わせにして使用します。カムの角度(α)はボルトのネジリード角度(β)よりも大きく設計されており、外側は放射状のリブを刻んでおります。ノルトロックをボルトナットにセットし締結していくと2枚のワッシャーのカム面とカム面が自動的にセットされます。その後増し締めをする際には外側の放射状のリブが相手材及びボルトナットの下面に食いついて固定されます。従って振動や衝撃により緩みがおきようとしてボルトナットが回転しようとすると内側のカム面とカム面のみ回転する事ができる。内側カム角度(α)はネジリード角度(β)よりも大きく設計してある為カムを簡単に乗り越える事はできません。ブリスターパック仕様入数：10。

丸座金と比較すると接触面積が広く、締結面を安定させることができます。木材などの軟らかい材質や穴が大きい場合に使用されます。

丸座金と比較すると接触面積が広く、締結面を安定させることができます。木材などの軟らかい材質や穴が大きい場合に使用されます。
