8ページ目: 油圧バルブ

電磁操作弁とともに積層して使用し、リリーフ弁、減圧弁などのパイロット作動形圧力制御弁のベントポートに接続して、遠隔操作を行う場合に使用します。電磁操作弁の切り換えにより、多段圧力(3圧まで)の制御を自由に選択できます。スタック形取付(ISO 4401に準拠)により、取付スペースが大幅に小さくなり、複雑な配管、マニホールドブロックが不要になります。

KSP弁と組み合わせて使用することにより、圧力補償付の比例流量制御が可能です。

接続プレートです。

一部の油圧回路の圧力を、主回路よりも低く設定する場合に使用します。1次側主回路の圧力が変化しても、2次側圧力は一定に保たれます。ベントポートにリモートコントロール用リリーフ弁を接続すれば、遠隔操作で圧力を制御することができます。

油圧回路の圧力を検出して、電気回路のON-OFFを行います。

モジュラースタック形圧力スイッチです。

モジュラースタック形圧力スイッチです。

一部の油圧回路の圧力を、主回路よりも低く設定する場合に使用します。1次側主回路の圧力が変化しても、2次側圧力は一定に保たれます。ベントポートにリモートコントロール用リリーフ弁を接続すれば、遠隔操作で圧力を制御することができます。

圧力補償形の比例流量特性を有するスタック形の制御弁で、電流と流量が負荷の大小にかかわらず比例します。_x000D_。可変容量形ポンプと組み合わせて必要な圧力・流量を出力するパワーマッチ回路を構成できます。_x000D_。A、Bポート個々に流量を制御することができます。_x000D_。入口弁ブロック、電磁比例切換弁の順に組み立てられており、各弁ブロックは、マニホールドブロックの上に取り付けられています。_x000D_。マニホールド、サブブロックは、各弁毎に分割されており、必要な切換弁の連数(最大8連)だけエンドプレートと共に通しボルトで締め付けられます(ブロックビルト方式)。

リリーフ弁、減圧弁などのパイロット作動形圧力制御弁や可変容量形ピストンポンプのパイロット弁として、遠隔操作を行う場合に使用します。

騒音特性を向上させた低騒音形です。_x000D_。電磁操作弁の切り換えによって、回路のアンロード、及び2圧、3圧制御が可能です。_x000D_。広範囲の流量域で安定した圧力制御を行います。

広範囲の流量域で安定した圧力制御を行い、安全弁としても働きます。_x000D_。この弁自体でアンロード弁の作動をするため、アンロード回路が不要になります。

35MPa{350kgf/cm2}、100L/min(G02)、160L/min(G03)の高圧・大流量を実現しました。_x000D_。IEC Pub529 IP65に準拠した防塵・防水構造に加え、欧州安全規格(CE)対応用機器として最適です。

35MPa{350kgf/cm2}、100L/min(G02)、160L/min(G03)の高圧・大流量を実現しました。_x000D_。IEC Pub529 IP65に準拠した防塵・防水構造に加え、欧州安全規格(CE)対応用機器として最適です。

方向切換機能を有する電磁パイロット形の比例方向流量制御弁です。アクチュエータの往復工程の制御が可能で、ショックレス切換弁として使用できます。_x000D_。35MPa(06サイズは28MPa)の高圧に対応しており、プレス機などの高圧仕様の機器で使用できます。_x000D_。専用のデジタルコントローラとの組合せにより、機器の制御に必要な条件を簡単、且つ優れた再現性で調整・設定することができます。

圧力補償弁(MUV、MDM)と組み合わせて使用することにより、流量調整ねじの調整量に応じた圧力補償付の流量特性が得られます。_x000D_。この弁単体で電磁パイロット切換弁としてのショックレス効果があります。また、パイロット系に、02サイズスタック弁(絞り弁、減圧弁)を使用することにより、さらに有効なショックレス効果を得ることができます。_x000D_。電磁比例弁切換弁(MEV)とマルチプル形式に多連スタックすることもできます。

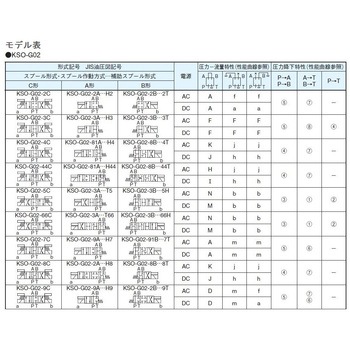

パイロット弁に信頼性の高いKSO-G02を採用していますので、長寿命で、確実な作動が得られます。

ショックレススプールの採用により、負荷のスムーズな反転および停止が可能です。_x000D_。IEC Pub529 IP65に準拠した防塵・防水構造に加え、欧州安全規格(CE)対応用機器として最適です。

35MPa{350kgf/cm2}、300L/minの高圧・大流量を実現しました。_x000D_。IEC Pub529 IP65に準拠した防塵・防水構造に加え、欧州安全規格(CE)対応用機器として最適です。_x000D_。パイロット圧力用チェック弁内蔵形も用意していますので、回路内にパイロット圧力発生用の抵抗弁は不要です。_x000D_。ハイドロセンタ形は、高圧・大流量回路で主弁スプールの中立復帰を確実に行わせたい時に使用します。

リリーフ弁、減圧弁などのパイロット作動形圧力制御弁のベントポートに接続して、遠隔操作を行う場合に使用します。

温度補償付きのため、油温が変化しても、設定した流量は一定に保たれます。_x000D_。全閉時のリークが非常に少ない構造です。

圧力・温度補償付きのため、負荷圧力および油温が変化しても、設定した流量は一定に保たれます。_x000D_。微少流量から大流量まで制御できます。_x000D_。流量調整ハンドルが4回転しますので微調整、再設定が容易にできます。_x000D_。流量調整ハンドルロック用キー、ジャンピング防止機構等のオプションを用意しています。

圧力補償形の比例流量特性を有するスタック形の制御弁で、電流と流量が負荷の大小にかかわらず比例します。_x000D_。可変容量形ポンプと組み合わせて必要な圧力・流量を出力するパワーマッチ回路を構成できます。_x000D_。A、Bポート個々に流量を制御することができます。_x000D_。入口弁ブロック、電磁比例切換弁の順に組み立てられており、各弁ブロックは、マニホールドブロックの上に取り付けられています。_x000D_。マニホールド、サブブロックは、各弁毎に分割されており、必要な切換弁の連数(最大8連)だけエンドプレートと共に通しボルトで締め付けられます(ブロックビルト方式)。

油圧回路の圧力を入力電流に対して比例制御することができます。

クラッキング圧力に達するとチェック弁を押し開き、一方向のみに油を流します。また、外部からのパイロット圧力により、チェック弁を押し上げ逆方向に油を流すこともできます。_x000D_。主弁が開く前に小チェック弁が開くデコンプレッション形もあります。

35MPa{350kgf/cm2}、100L/min(G02)、160L/min(G03)の高圧・大流量を実現しました。_x000D_。IEC Pub529 IP65に準拠した防塵・防水構造に加え、欧州安全規格(CE)対応用機器として最適です。

35MPa{350kgf/cm2}、100L/min(G02)、160L/min(G03)の高圧・大流量を実現しました。_x000D_。IEC Pub529 IP65に準拠した防塵・防水構造に加え、欧州安全規格(CE)対応用機器として最適です。

圧力補償弁(MUV、MDM)と組み合わせて使用することにより、流量調整ねじの調整量に応じた圧力補償付の流量特性が得られます。_x000D_。この弁単体で電磁パイロット切換弁としてのショックレス効果があります。また、パイロット系に、02サイズスタック弁(絞り弁、減圧弁)を使用することにより、さらに有効なショックレス効果を得ることができます。_x000D_。電磁比例弁切換弁(MEV)とマルチプル形式に多連スタックすることもできます。

パイロット弁に信頼性の高いKSO-G02を採用していますので、長寿命で、確実な作動が得られます。

ショックレススプールの採用により、負荷のスムーズな反転および停止が可能です。_x000D_。IEC Pub529 IP65に準拠した防塵・防水構造に加え、欧州安全規格(CE)対応用機器として最適です。

35MPa{350kgf/cm2}、300L/minの高圧・大流量を実現しました。_x000D_。IEC Pub529 IP65に準拠した防塵・防水構造に加え、欧州安全規格(CE)対応用機器として最適です。_x000D_。パイロット圧力用チェック弁内蔵形も用意していますので、回路内にパイロット圧力発生用の抵抗弁は不要です。_x000D_。ハイドロセンタ形は、高圧・大流量回路で主弁スプールの中立復帰を確実に行わせたい時に使用します。

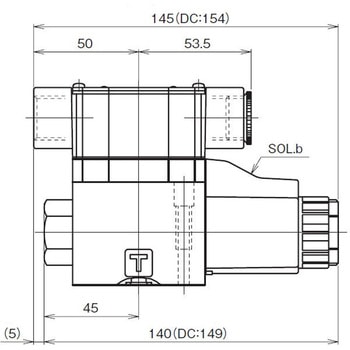

微小信号電流(約10mA)で弁の切り換えができますので、プログラマブルシーケンスコントローラで直接駆動できます。

微小信号電流(約10mA)で弁の切り換えができますので、プログラマブルシーケンスコントローラで直接駆動できます。

低ワット形コイル(DC:5W/AC:12W)を使用した電磁操作弁です。_x000D_。低電流のため、PLC(プログラマブルロジックコントローラ)で直接駆動できます。

35MPa{350kgf/cm2}、700L/minの高圧・大流量を実現しました。

微小信号電流(約10mA)で弁の切り換えができますので、プログラマブルシーケンスコントローラで直接駆動できます。

多くの実績を持ち、国際規格に準拠した2ポートカートリッジ弁を主弁に採用しており、信頼性は抜群です。_x000D_。取付寸法は、ISO 5781(C2形)に準拠しています。_x000D_。1つの弁に複数の機能を詰め込んだ複合化により、コンパクトなシステム構成ができます。

パイロット電磁操作弁の切り換えにより、アクチュエータの2速制御(加減速制御)が可能です。

ノーマルオープン形で、外部よりパイロット流量を内蔵の流量調整弁に供給する構造のため、低圧から圧力制御が可能です。

ノーマルクローズ形で、パイロット流量を弁の1次側から内蔵の流量調整弁に供給する構造のため、低圧から圧力制御が可能です。
